关于工业模型的作用和制作流程

【一】工业模型的制作定义

工业模型：通称手板、初板模型和高速成型，主要制作方法是CNC加工、激光高速成型和硅胶型小批量生产。

工业模型广泛应用于工业新产品的设计开发阶段，最短时间内加工了设计和精致的实物模型。设计师对产品进行了确认和功能测试，改善了设计方案，降低了开发成本，缩短了开发周期，达到了迅速获得设计许可的目的。

【二】工业模型制作的作用

1、外观设计评价；

可以分为外形尺寸、分解比例、配色颜色、材料和表面质感等。

2、结构设计的合理性评价；

可以分为产品尺寸、组装方式、结构强度、配合间隙、材料选择等。

3、产品功能性测试；

可以分为组装测试、操作测试、跌落测试、电气测试、母板性能测试等。

4、生产前成本优化；

可分为结构部件成本计算（必要的、可取消的）、电气配置优化（FPC走线方式等）、组装方式成本优化等。

5、样机展示；

可以分为市场营销、电子展示、电子商务摄影等。

【三】工业塑料模型的制作流程

设计文件输出→审查图分析和估价→分解编程→CNC加工→手工修理→表面技术处理→组装和质量检查→出货

1、设计文件的输出有什么？

适用于A、3D模型文件、STP文件格式

B，CMF文件，产品处理有效果图。

C、填充CDR文件、产品表面有丝绸LOGO或其他模式的CDR文件。

需要制作D、BOM表列表、构造模型时，需要列出所有单品的材质和制作数量的说明。

E、特殊要求制作说明，如结构部件需要在手板工厂组装，或两件需要电焊的，有特殊要求加工的部件说明。

2、审核图分析和报价

A、接收设计文件，确认文件内容是否完整，不符合时应及时与设计师沟通。

B、审查设计文件和制作模型3D是否一致，如果不一致及时与设计师沟通。

C、模型加工制作的难点分析、表面处理的可行性分析，如有问题及时与设计师沟通。

D、对模型加工的制作难度、制作方式、制作周期进行评价，并向客户提供报价。

3、分解程序设计

A、将设计3D图进行加工分类来分解零件，不能直接加工的部分需要分解成几个零件并结合在一起。

B、将分类后的3D文件导入编程软件MasterCAM，进行CNC加工步骤的编程。

C、工具选择、不同加工材料选择不同材质的铣刀，不同材料加工的食量不同。

4，CNC加工

A、首先将中实原料固定在CNC机台上，固定方式有很多种类，也可以使用双面橡胶、粘合剂、原子灰等。但是，确保在可加工范围内，原料不得松散。

B，再启动机对编程的3D文件数据进行全自动CNC切除加工。

5、手工修理

A、首先清理CNC加工过的零件，清理不需要的毛刺和残渣。

B、与零件实物核对3D文件，确认加工是否在规定位置，如有遗漏，进行二次加工处理。

C、手工修复，零件有加工的难点，不能加工的话用手工修复。

例如，太深的孔在加工过程中没有完全打开，所以需要手工修复工具。例如，工具不能清洗的内直角的话，需要工具进行修复。

D、外观面和特殊配合面的研磨，CNC加工完成后无法达到完全平坦的面效果，因此如果刀纹残留，需要用砂纸进行研磨，240号-1200号的砂号不同，需要从粗到细的磨光这样才能实现所希望的外观效果。

6、表面处理

根据A、CMF说明图，选择并分类需要表面处理的部件。例如，需要电镀的、需要喷雾的、需要丝印的等，根据要求进行分类。

B、根据分类，需要外协加工外协表面的零件。

例如，镀层部件和铝合金的氧化等，专业的镀层制造厂和氧化制造厂，模型制造厂不能做。

如果需要丝印的话，可以发送填充文件，制作填充芯片，和丝印屏幕打印，屏幕制作后可以取回丝印。

C、如果需要喷雾，根据CMF上PT号专业的喷涂师调整油漆，直接喷涂，放入烘箱中烧硬化油漆。一般来说，模型制造商都有自己的全部涂装设备。不那样做的话，就不能做生意。喷雾时除了喷雾产品外，还添加色板进行喷雾，以配合后期产品的批量生产，更容易确认颜色。

D、实体五金、线描和喷雾面的有效果，设计师需要提供沙号，例如粗沙和细沙。最好在CMF文件上写明。如果有文字镭雕刻的话，必须表示镭雕刻的深度。

E、除了通常的挂面处理之外，还需要进行半透明、水转印、UV转印、IML等特殊的挂面处理，手板模型很难达到像真品一样的有效果，所以只能看大致的有效果了。要想看到完美的效果点心，必须先打开模具再做。

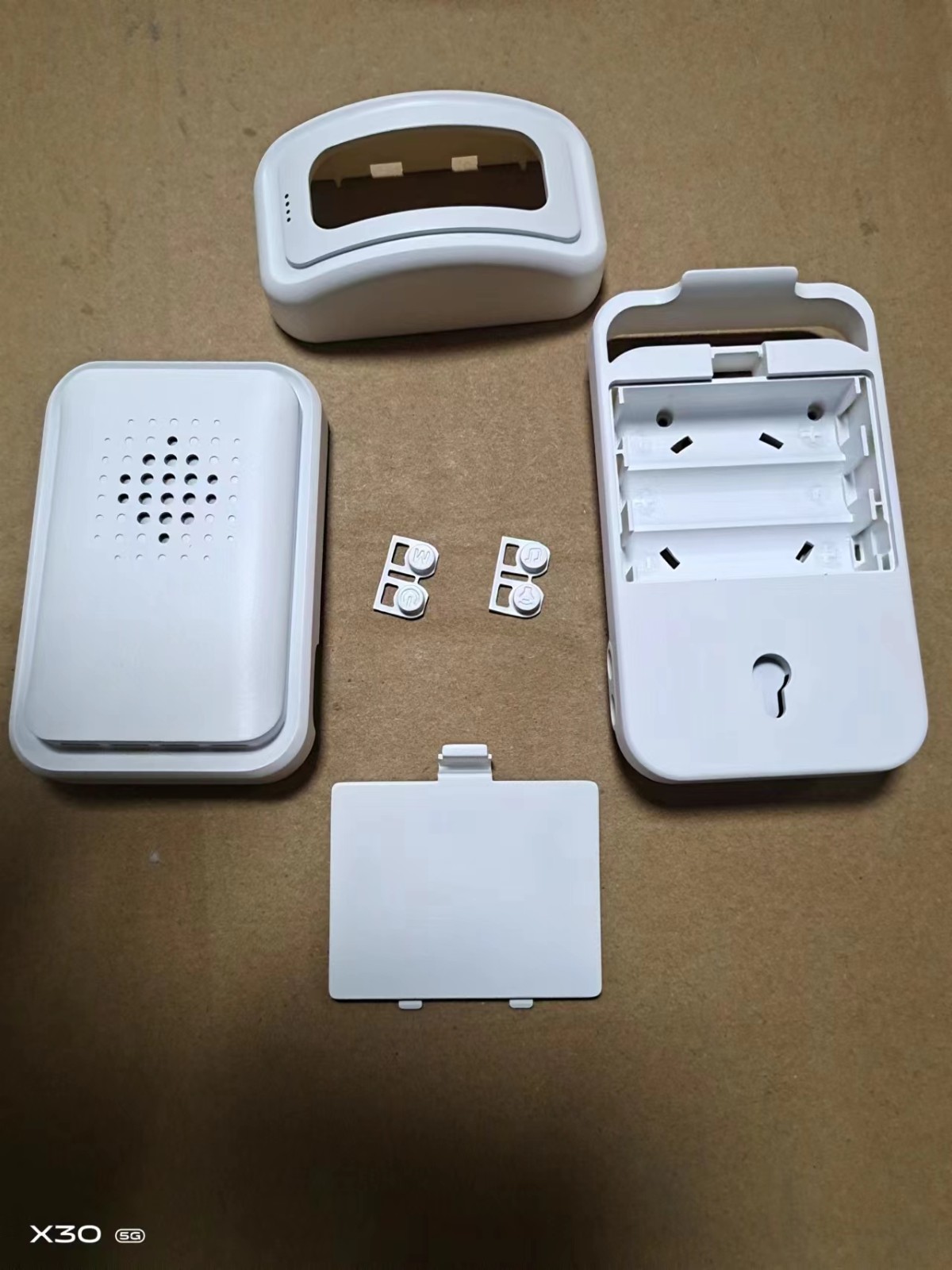

7、组装和品质检查

所有的零件全部制作后，都需要进行组装，但是组装过程在零件解体的编程阶段已经设计好了，和我们制作构造一样，在仔细考虑组装过程之后，就可以开工了。后期按照流程一步一步地组装就可以了。

组装完成后，需要检查整个模型是否符合设计要求。

例如，外观配合、不可有高低差、不可变形、间隙不均匀或开口等影响外观的问题。关于结构的配合，零件和零件之间能否组装，能否组装，是否有干涉，是否有螺丝孔，等着加工上的缺陷的问题检查。

8，出货

防止产品掉落包装，运输过程中防止模型损坏，司机可以直接配送。
